POLT-12/3XI до 10 кВ для 3-жильного кабеля внутренней установки в Нур-Султане (Астане) и Алматы.

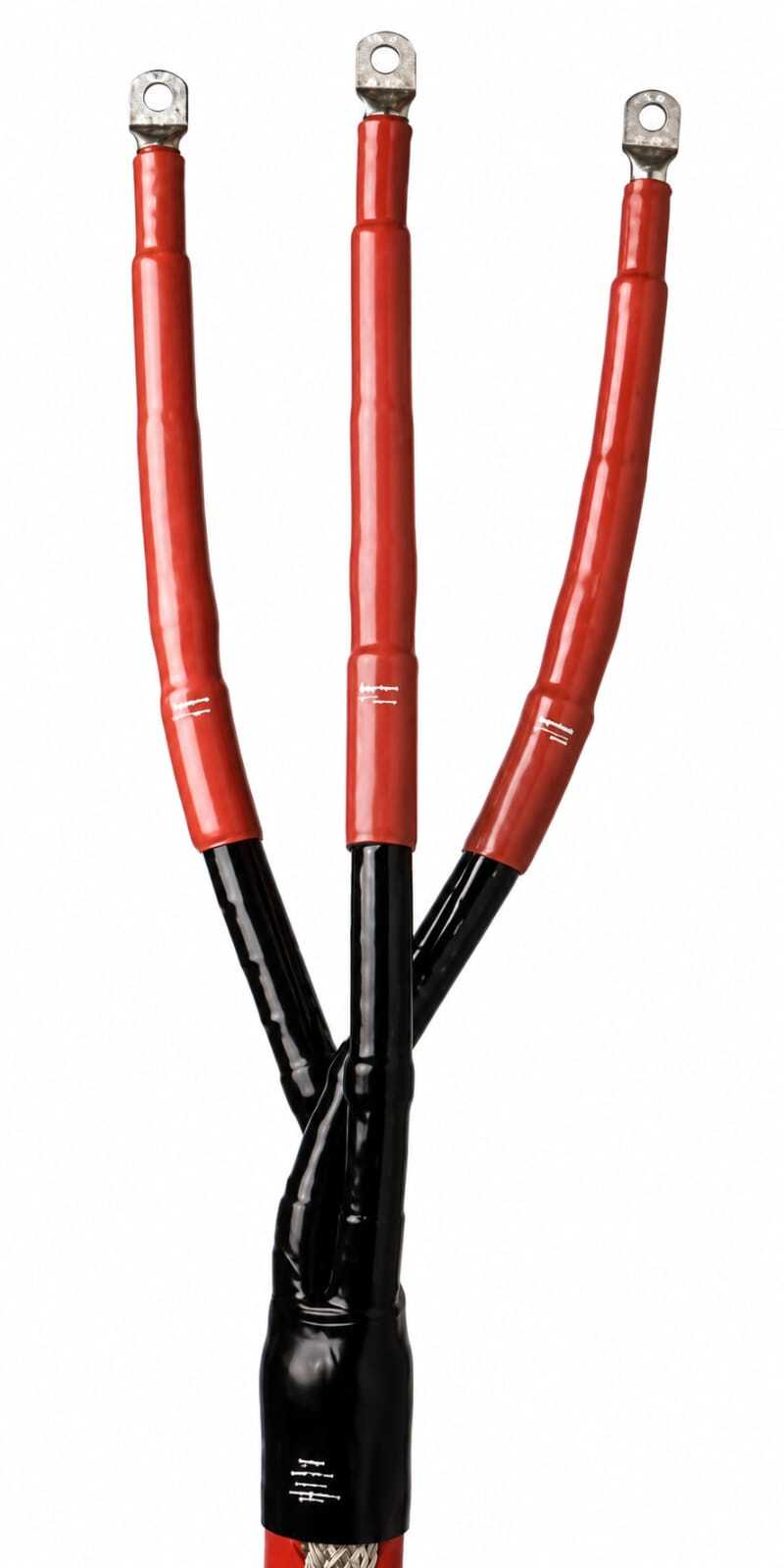

Концевые муфты для трехжильных кабелей с пластмассовой изоляцией на напряжение 6 и 10 кВ POLT

Кабельная муфта POLT предназначена для оконцевания трехжильных кабелей с пластмассовой изоляцией и экраном из медных проволок с броней или без брони.
Используется на напряжение 6 и 10 кВ.
Тип установки муфты – для внутренней установки.
Кабель преобразуется в 3 одножильных кабеля, что позволяет перефазировать жилы.
Допустимое сечение кабеля 25 – 630 мм2.
Арматура для непаянного заземления заказывается отдельно.
Типы монтируемых кабелей: АПвП, АПвВ, АПвБбШпв, АПвБП, АПвБВ, АПвПу, АПвПг, АПвПуг, АПвП2г, АПвПу2г, АПвЭВ, ПвЭПу, АПвЭгаП, NA2XS2Y, N2XSF2Y, HXCMK, AHXAMK-W, RG7H1R, 2XSEYBY, AHXCMK-WTC, RG70RNR.

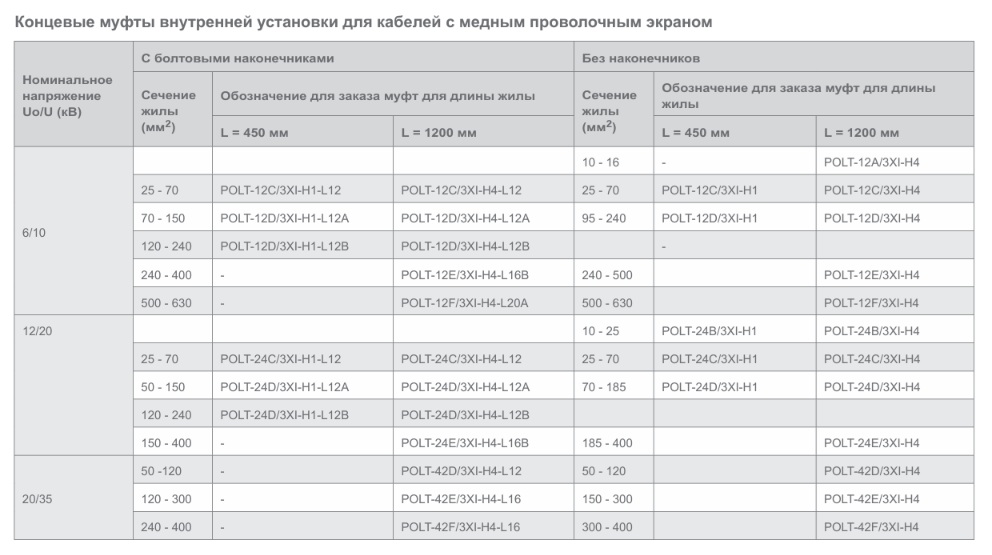

Маркировка муфт, длина жилы L = 450 мм:
25-50: POLT-12C/3XI-H1-L12
70-120: POLT-12D/3XI-H1-L12A
150-240: POLT-12D/3XI-H1-L12B

длина жилы L = 1200 мм
25-50: POLT-12C/3XI-H4-L12
70-120: POLT-12D/3XI-H4-L12A
150-240: POLT-12D/3XI-H4-L12B
300-400: POLT-12E/3XI-H4-L16

500-630: POLT-12F/3XI-H4-L20A

Комплектация:

Дополнительные характеристики:

материал трубки устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодно-климатическим условиям
комплект с модификацией L12 включает болтовые наконечники с отверстием под болт M12, L16 под болт M16, L20 под болт M20
арматура для непаянного заземления заказывается отдельно

Рабочее напряжение	6-10 кВ
Сечение жил кабеля	25-50
Изоляция кабеля	пластмассовая
Броня	без брони
Количество жил кабеля	3
Тип монтажа кабеля	(А)ПвПг, (А)ПвВ, ПвПуг, ПвП2г, (А)ПвЭВ, ПвЭПу, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, (А)ПвП, (А)ПвБбШпв, (А)ПвЭгаП, 2XSEYBY, AHXCMK-WTC, RG70RNR, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПу2г
Тип установки	для внутренней установки

Рабочее напряжение	6-10 кВ
Сечение жил кабеля	70-120
Изоляция кабеля	пластмассовая
Броня	без брони
Количество жил кабеля	3
Тип монтажа кабеля	(А)ПвПг, (А)ПвВ, ПвПуг, ПвП2г, (А)ПвЭВ, ПвЭПу, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, (А)ПвП, (А)ПвБбШпв, (А)ПвЭгаП, 2XSEYBY, AHXCMK-WTC, RG70RNR, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПу2г
Тип установки	для внутренней установки

Рабочее напряжение	6-10 кВ
Сечение жил кабеля	150-240
Изоляция кабеля	пластмассовая
Броня	без брони
Количество жил кабеля	3
Тип монтажа кабеля	(А)ПвПг, (А)ПвВ, ПвПуг, ПвП2г, (А)ПвЭВ, ПвЭПу, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, (А)ПвП, (А)ПвБбШпв, (А)ПвЭгаП, N2XSEY, AHXCMK-WTC, RG70RNR, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПу2г
Тип установки	для внутренней установки

Рабочее напряжение	6-10 кВ
Сечение жил кабеля	185-400
Изоляция кабеля	пластмассовая
Броня	без брони
Количество жил кабеля	3
Тип монтажа кабеля	(А)ПвПг, (А)ПвВ, ПвПуг, ПвП2г, (А)ПвЭВ, ПвЭПу, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, (А)ПвП, (А)ПвБбШпв, (А)ПвЭгаП, 2XSEYBY, AHXCMK-WTC, RG70RNR, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПу2г
Тип установки	для внутренней установки

Рабочее напряжение	6-10 кВ
Сечение жил кабеля	500-630
Изоляция кабеля	пластмассовая
Броня	без брони
Количество жил кабеля	3
Тип монтажа кабеля	(А)ПвПг, (А)ПвВ, ПвПуг, ПвП2г, (А)ПвЭВ, ПвЭПу, N(A)2XS(2)Y, N2XS(F)2Y, HXCMK, AHXAMK-W, RG7H1R, (А)ПвП, (А)ПвБбШпв, (А)ПвЭгаП, 2XSEYBY, AHXCMK-WTC, RG70RNR, (А)ПвБП, (А)ПвБВ, (А)ПвПу, (А)ПвПу2г
Тип установки	для внутренней установки

POLT-12/3XI до 10 кВ для 3-жильного кабеля внутренней установки
