RSTI экранированный адаптер до 35 кВ

Экранированные адаптеры Райхем предназначены для подсоединения одножильных и трехжильных кабелей с пластмассовой изоляцией к ячейкам РУ с газовой изоляцией с бушингами типа С по EN 50181 на напряжение до 42 кВ.

• Используется на напряжение 35 кВ.
• Допустимое сечение кабеля 35 – 1000 мм2.
• Применяются для внутренней и наружной установки.
• Может применять для параллельного подключения 2-х и 3-х кабелей с суммарной нагрузкой до 1250 А.
• Для подключения нагрузки до 1250 А к бушингам типа С возможно параллельное присоединение 3-х кабелей в параллель.
• Компактные размеры адаптера позволяют выполнить даже двойное подключение в стандартных кабельных отсеках РУ.

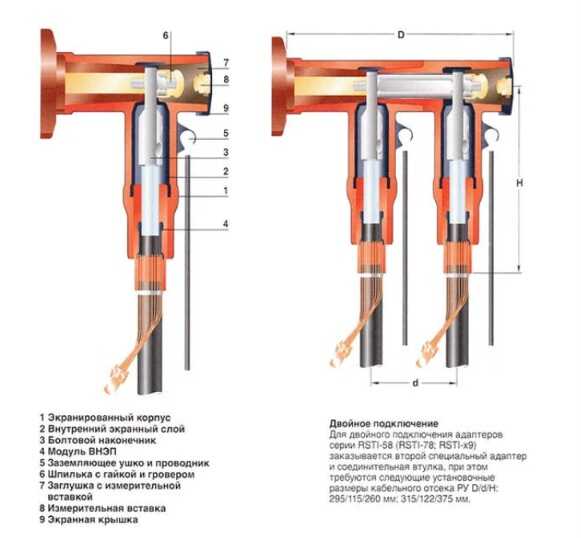

Корпус адаптера изготовлен из высококачественной силиконовой резины, защищенной снаружи слоем проводящего экрана, соединяемого с землей. Испытания оболочки кабеля могут производиться без снятия экранированного адаптера с бушинга. Для проверки наличия напряжения конструкция адаптера RSTI включает в себя емкостной делитель напряжения для измерения без отключения адаптера. Современная конструкция и подбор материалов в комбинации со специальным болтовым наконечником Райхем позволяют одним типоразмером адаптера перекрывать широкий диапазон сечений кабеля. Болтовые наконечники, входящие в комплект, разработаны для медных и алюминиевых жил класса 2.

На разделанный кабель со смазкой надвигается стресс-конус для выравнивания напряжённости электрического поля (ВНЭП). Затем устанавливается болтовой наконечник. После этого со смазкой устанавливается основной корпус адаптера и подсоединяется к бушингу распредустройства с помощью шпильки и гайки. Затяжку гайки следует производить динамометрическим ключом с моментом, указанным в инструкции. С обратной стороны устанавливается заглушка с контактом емкостного делителя напряжения или соединительная втулка для двойного подключения кабелей.

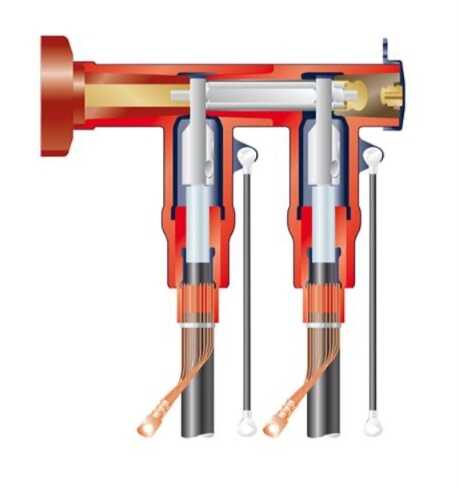

Благодаря своей компактности, экранированные адаптеры RSTI позволяют выполнить даже двойное подключение в стандартных кабельных отсеках РУ. Второй адаптер заказывается дополнительно в соответствии с таблицей.
