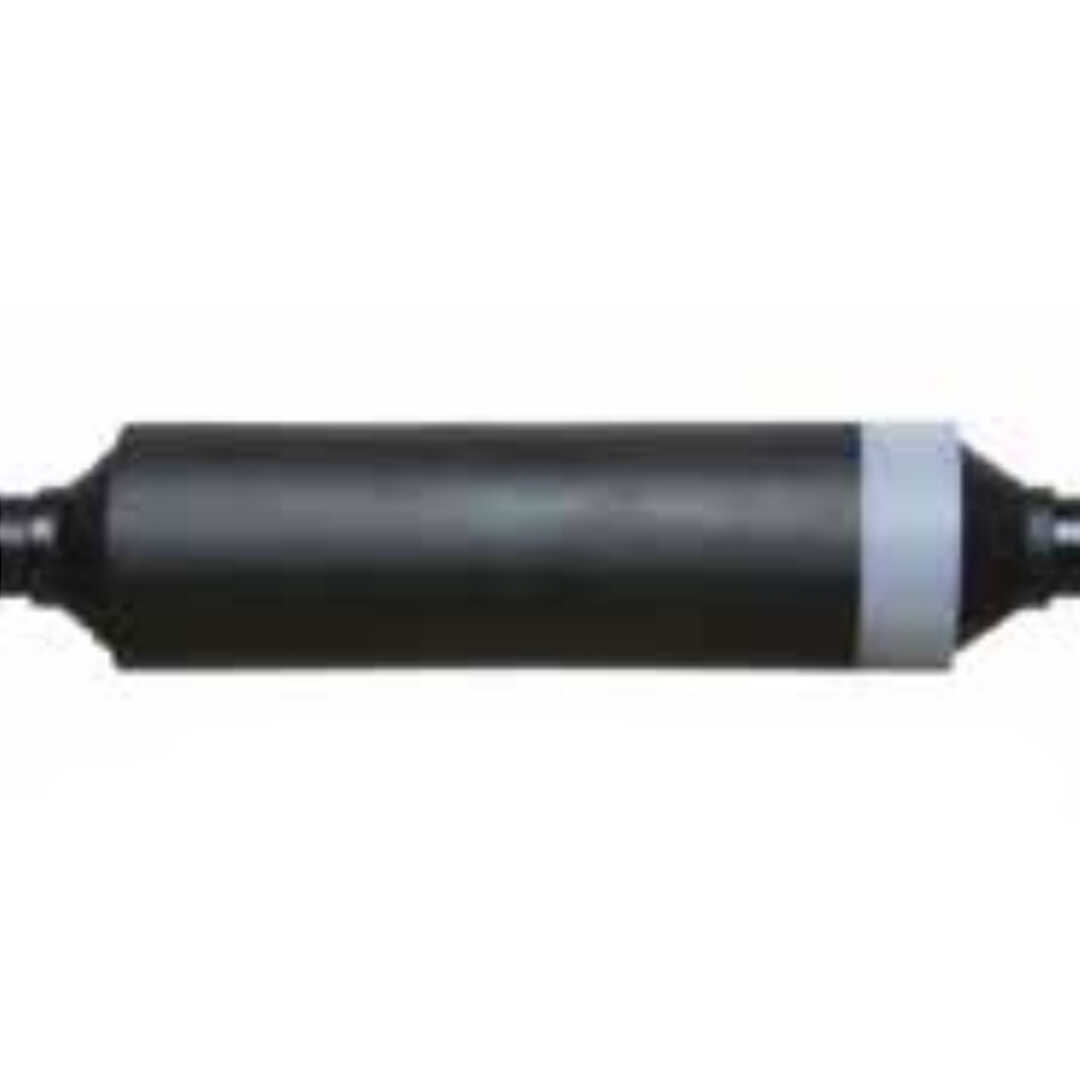

Соединительные и транспозиционные муфты EHVS-S

Применение

Соединительные муфты типа EHVS-S имеют однокомпонентную конструкцию и производятся для классов напряжения до 245 кВ. Применяются для соединения кабелей с пластмассовой изоляцией с различными типами конструкций экранов и металлических оболочек. Стресс-конус изготовлен из силиконовой резины с интегрированными в него геометрическими элементами выравнивания напряженности электрического поля. Муфта включает в себя элементы конструкции, которые обладают определенными электрическими свойствами, управляют электрическим полем и защищают ее от проникновения влаги, чтобы обеспечить муфту важными функциями, необходимыми для продуктов высокого напряжения.

Отличительные особенности

• Предизготовленный на заводе однокомпонентный стресс-конус с интегрированной в него геометрической системой выравнивания напряженности электрического поля и толстостенным внешним полупроводящим экраном
• Стресс-конус обеспечивает превосходную силу обжатия места соединения кабелей для оптимизации электрических характеристик муфты
• Механический соединитель со срывом головки болта

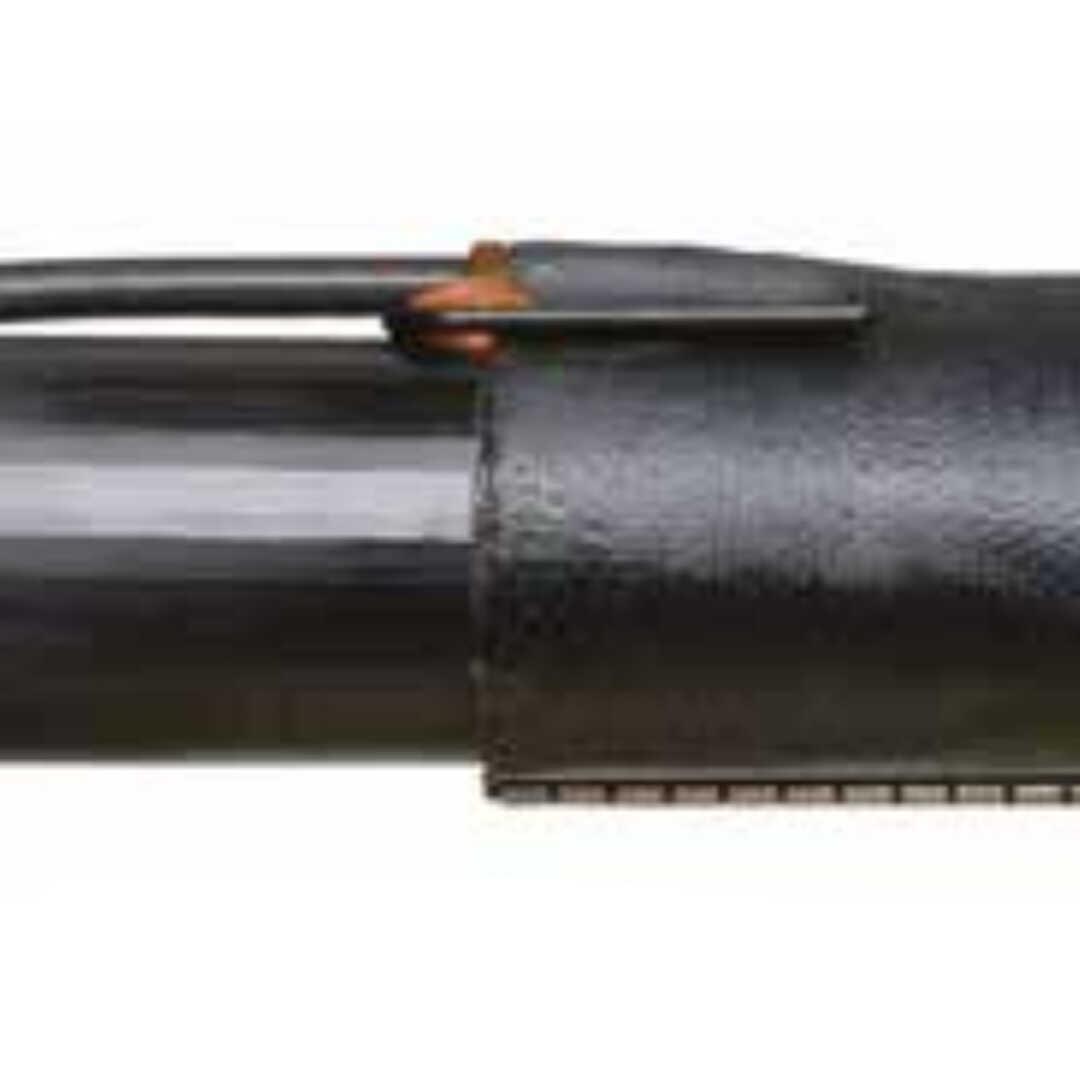

• Интегрированная защита от проникновения влаги с использованием термоусаживаемой технологии Райхем
• Муфта подходит для всех типов кабелей с пластмассовой изоляцией с оптоволокном и без него
• Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами
• Одна и та же конструкция используется для прямого соединения экранов, разрыва экранов и их транспозиции

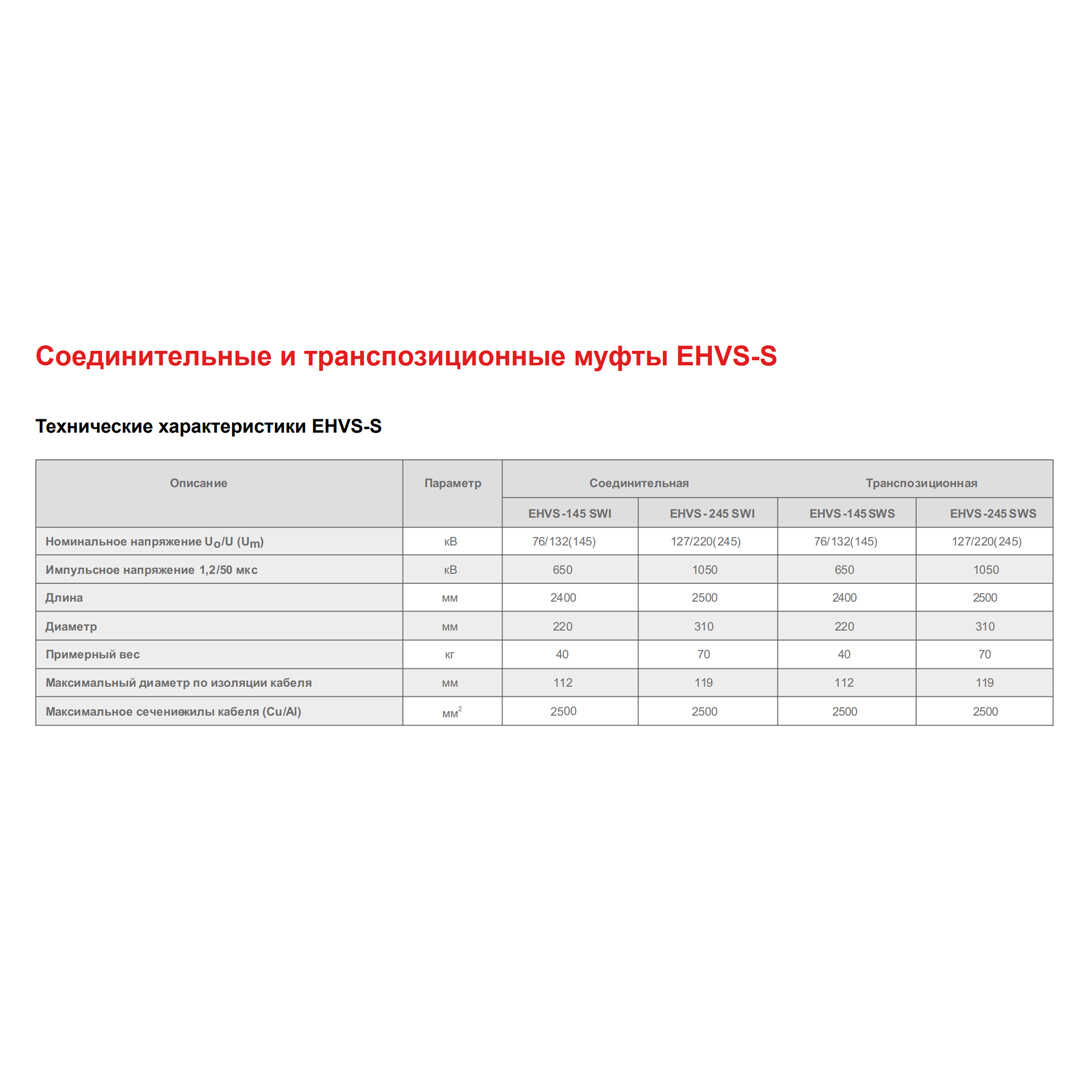

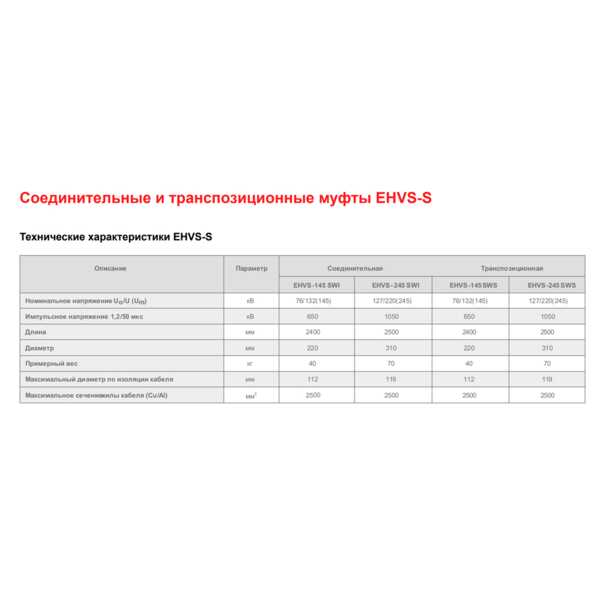

• Муфты испытаны в соответствии с МЭК 60840 и МЭК 62067

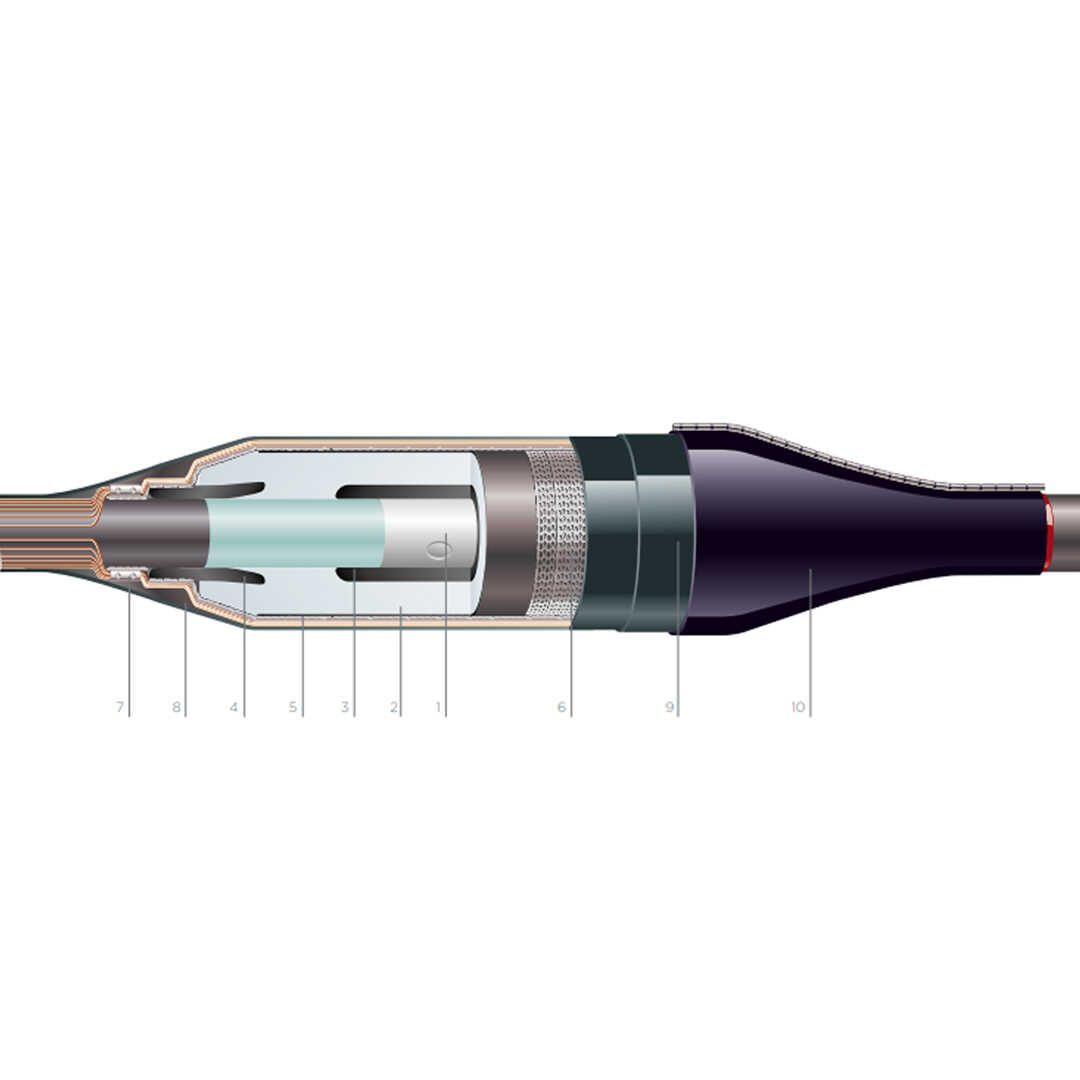

Основные элементы конструкции

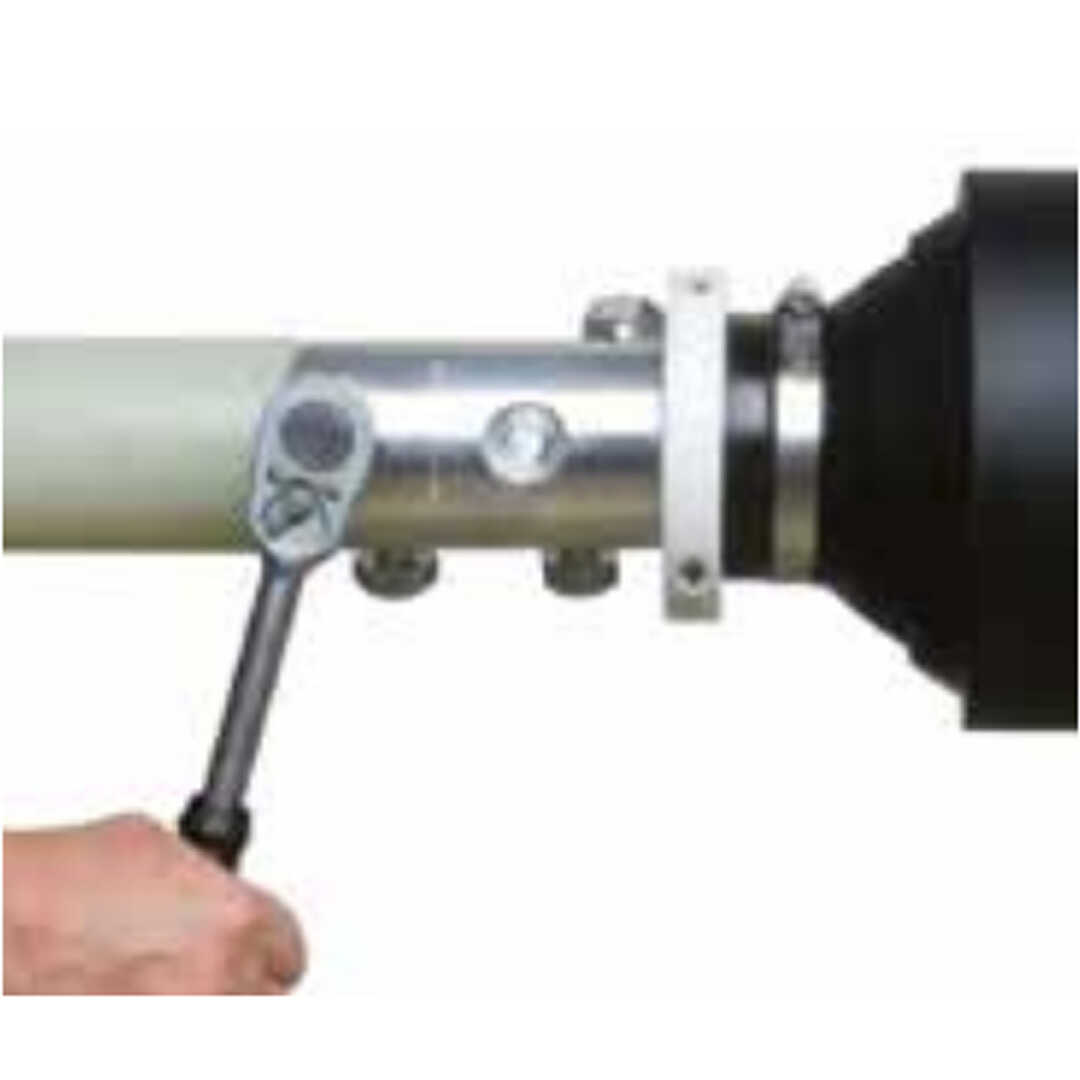

1. Механический соединитель со срывом головки болта. Используется для многопроволочных алюминиевых и медных жил, может быть модифицирован для цельнотянутых жил. Не требуется специального инструмента для установки соединителя.
2. Стресс-конус из силиконовой резины. Предназначен для использования на различных диаметрах изоляции кабеля. Для его установки необходимы специальные монтажные приспособления.
3. Внутренний экран (клетка Фарадея).
4. Конус выравнивания напряженности электрического поля.
5. Внешний полупроводящий экран на стресс-конусе.
6. Медная сетка, восстанавливающая металлический экран кабеля.
7. Соединение проволок экрана.
8. Герметик.
9. Термоусаживаемая изоляционная трубка, обеспечивающая герметизацию смонтированной муфты.

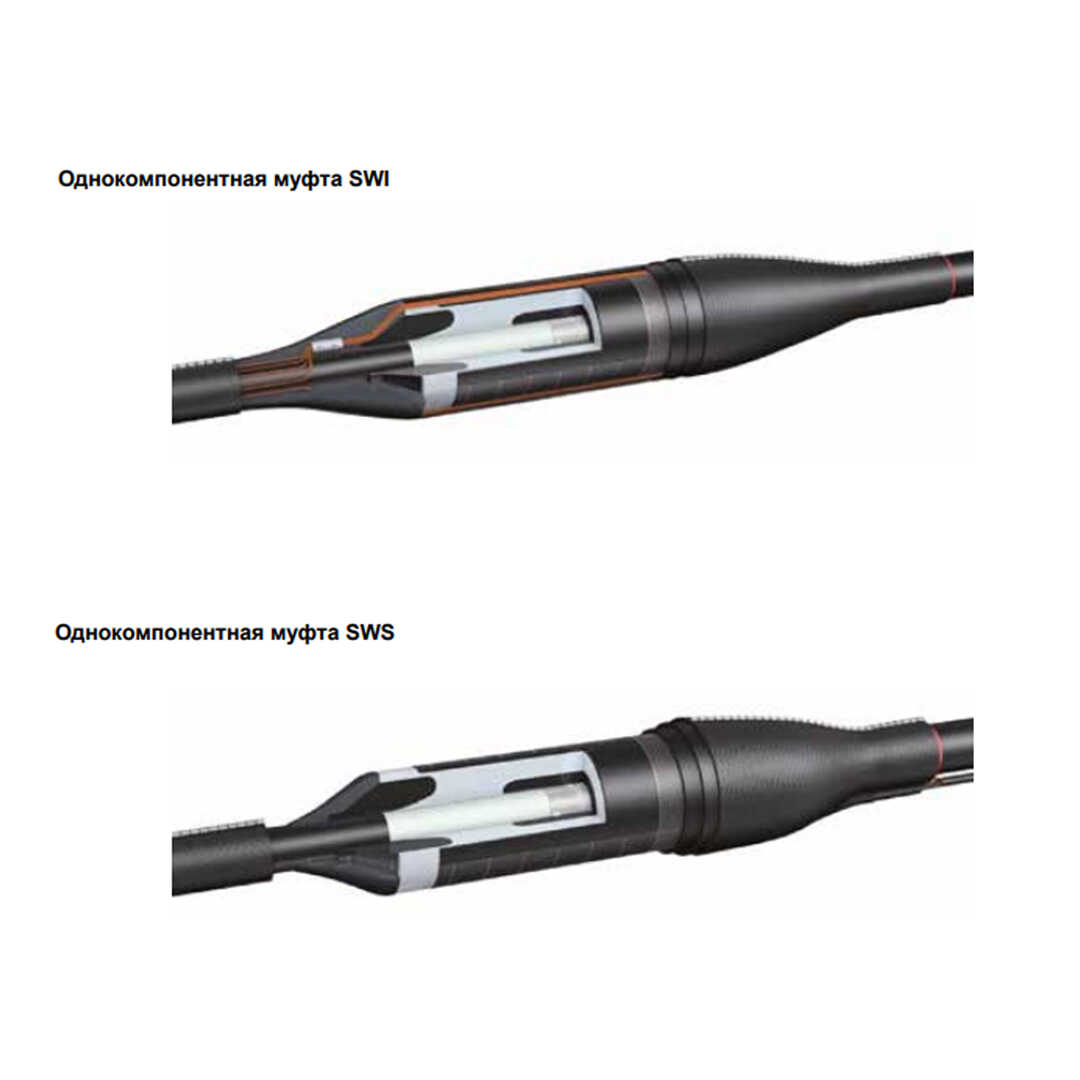

Конструкция муфты с разделением экранов аналогична обычной. Дополнительные герметизирующие компоненты используются для обеспечения вывода экрана наружу. 10.Термоусаживаемая манжета с интегрированной защитой от проникновения влаги.
