Применение
Концевые муфты с фарфоровым изолятором разработаны на класс напряжения до 245 кВ и предназначены для работы в сложных условиях окружающей среды. Муфты могут быть установлены на кабель с полимерной изоляцией и любой конструкцией металлических оболочек и брони.
Фарфоровый корпус поставляется с длиной пути тока утечки 4300 мм для кабельной арматуры на класс напряжения 110 кВ и 9100 мм на класс напряжения 220 кВ, что соответствует самым тяжелым условиям загрязнений в соответствии с МЭК 60071-1, МЭК 60071-2
Отличительные особенности
- Хорошо зарекомендовавший себя фарфоровый корпус
- Предизготовленный и испытанный на заводе-изготовителе стресс конус из силиконовой резины
- Механический наконечник со срывом головки болта
- Отсутствие необходимости прогрева масла перед заливкой в муфту
- Возможность установки под углом 45°
- Возможность установки на все существующие конструкции кабеля с использованием системы ввода и герметизации на основе термоусаживаемых компонентов Райхем
- Комплексное решение по защите кабельной линии совместно с ОПН производства ТЕ Connectivity
- Изолированная опорная плита позволяет применять различные схемы заземления экранов кабеля
- Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами
- Фитинги изготовлены из коррозионно-стойкого сплава
- Испытаны в соответствии со стандартами МЭК 60840 и МЭК 62067

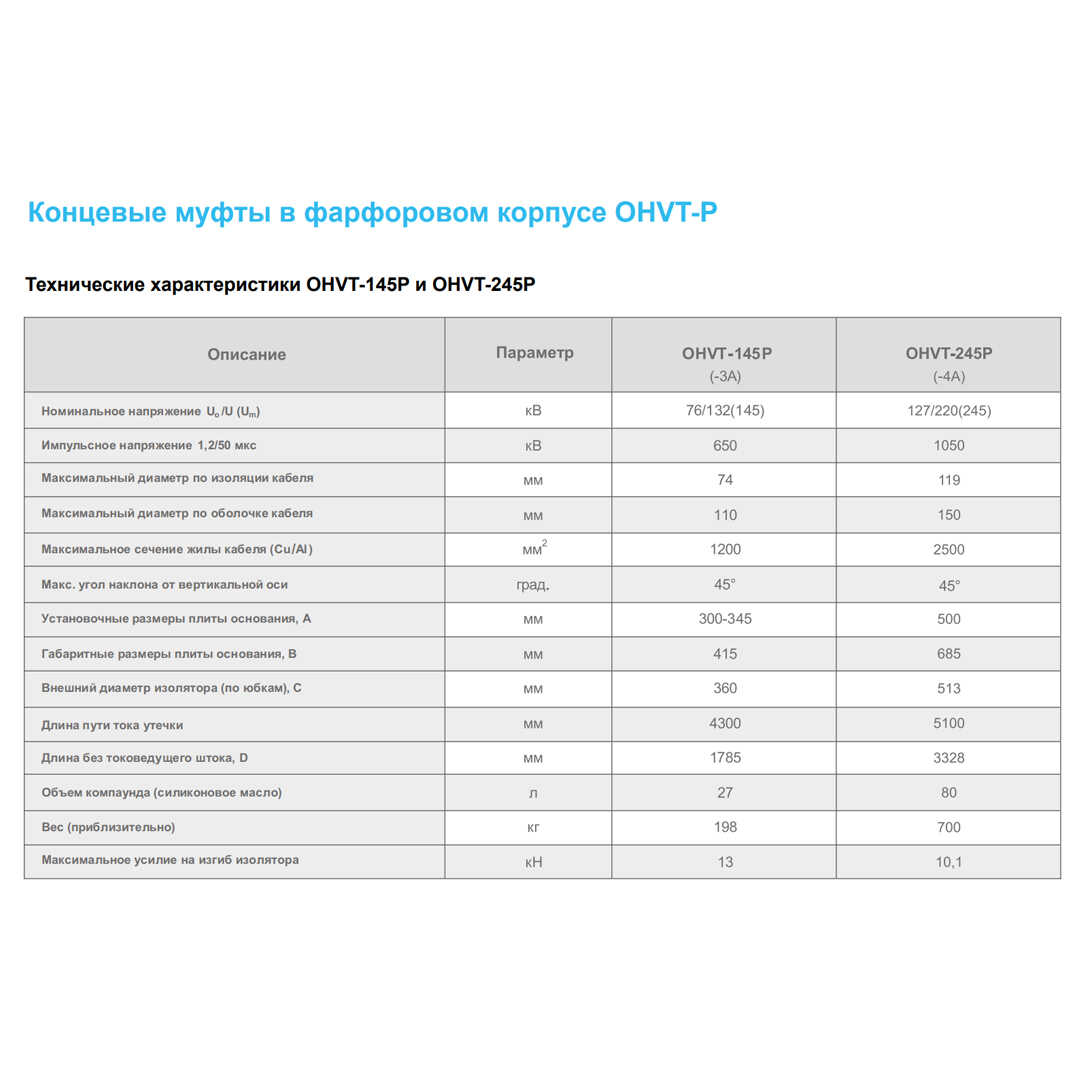

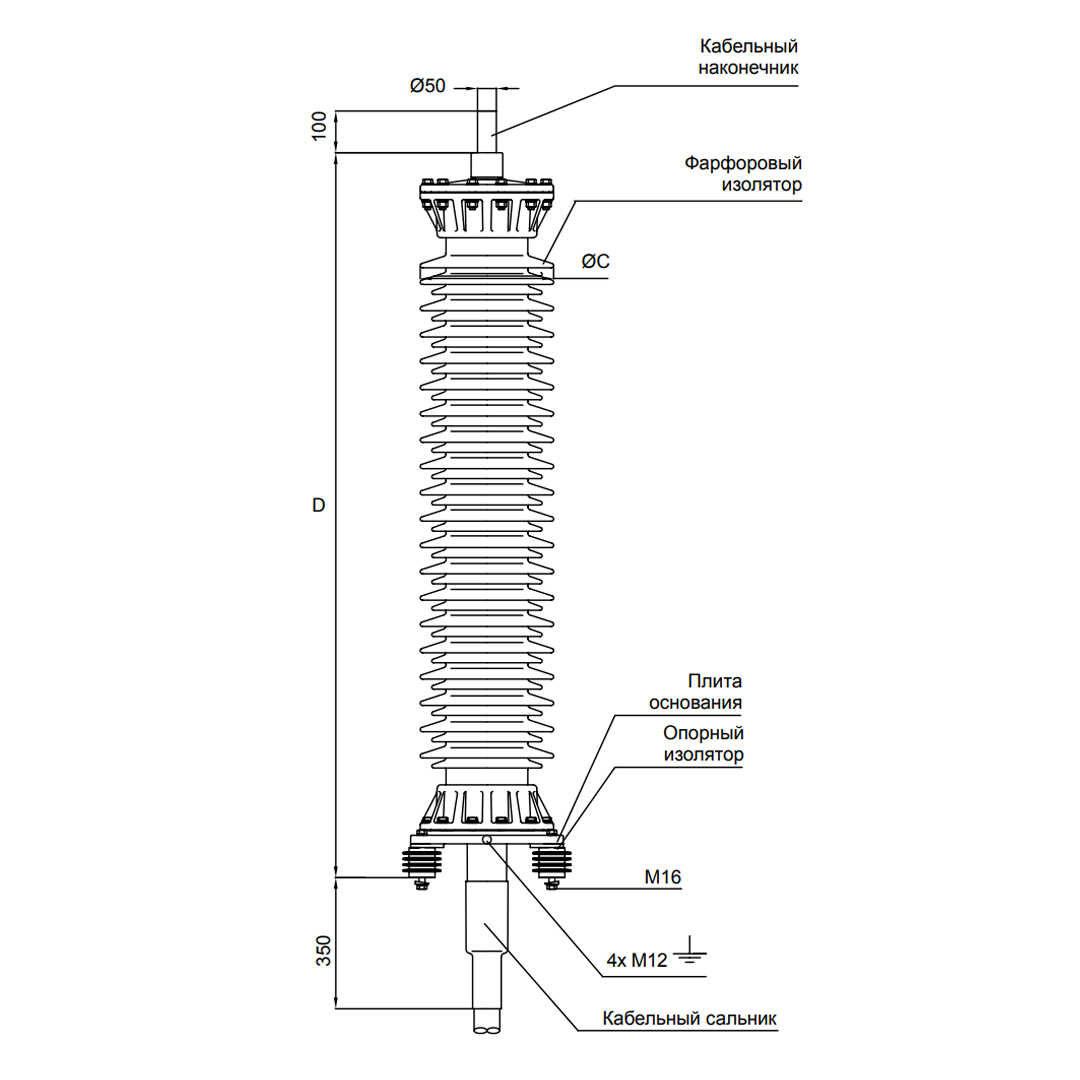

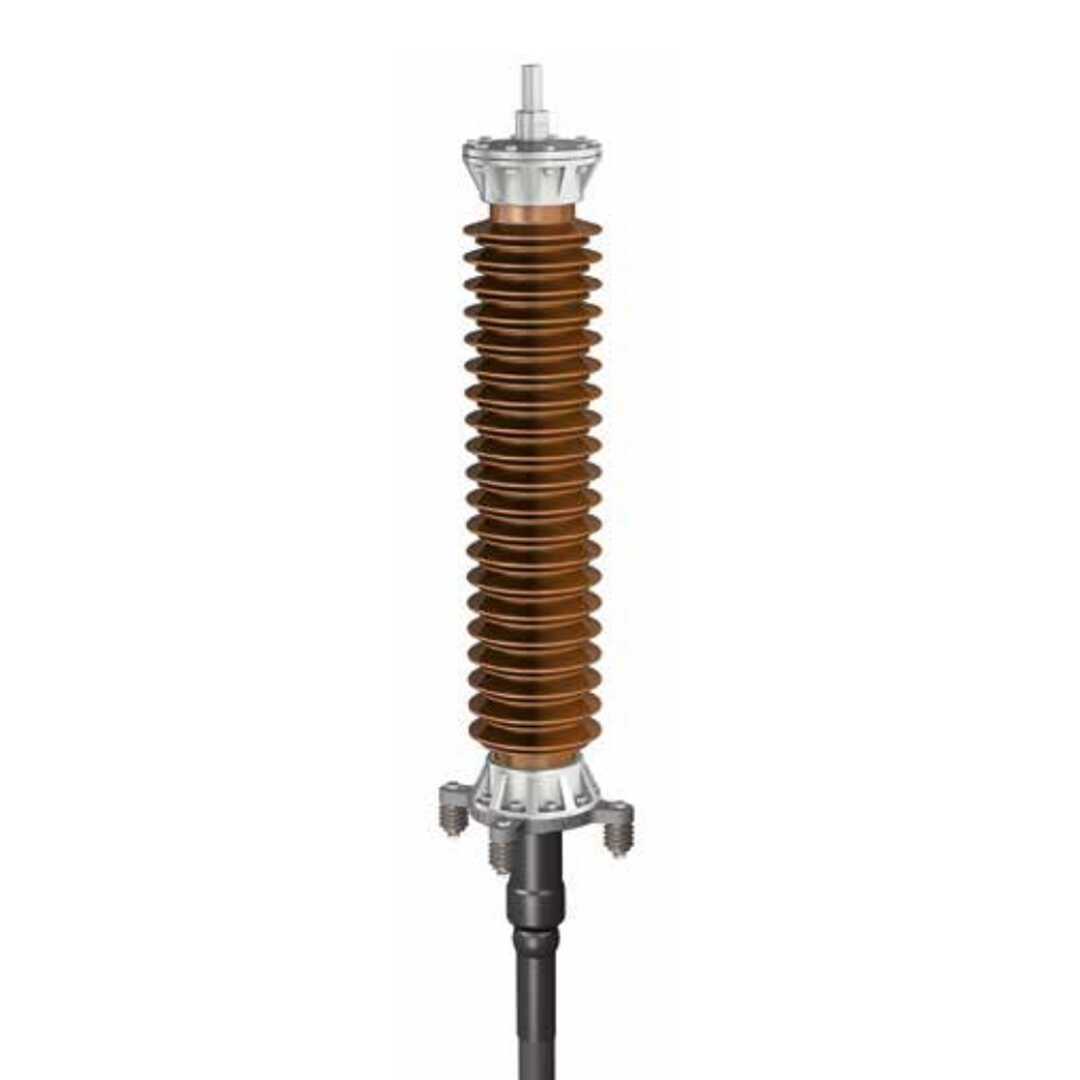

Основные элементы конструкции
- Конус выравнивания напряженности электрического поля (КВНЭП) из силиконовой резины, его эластичность позволяет производить легкий монтаж без использования специальных инструментов.
- Фарфоровый изолятор.
- Пространство между кабельной изоляцией, КВНЭП и изолятором заполняется сверху силиконовым маслом.
- Крышка изолятора из коррозионно-стойкого сплава.
- Двойная система герметизации, увеличивающая монтажные допуски и сохраняющая высокую степень уплотнения.
- Болтовой механический наконечник со срывом головки, который применяется для многопроволочных и цельнотянутых алюминиевых и медных жил. Монтаж наконечника не требует специальных инструментов.

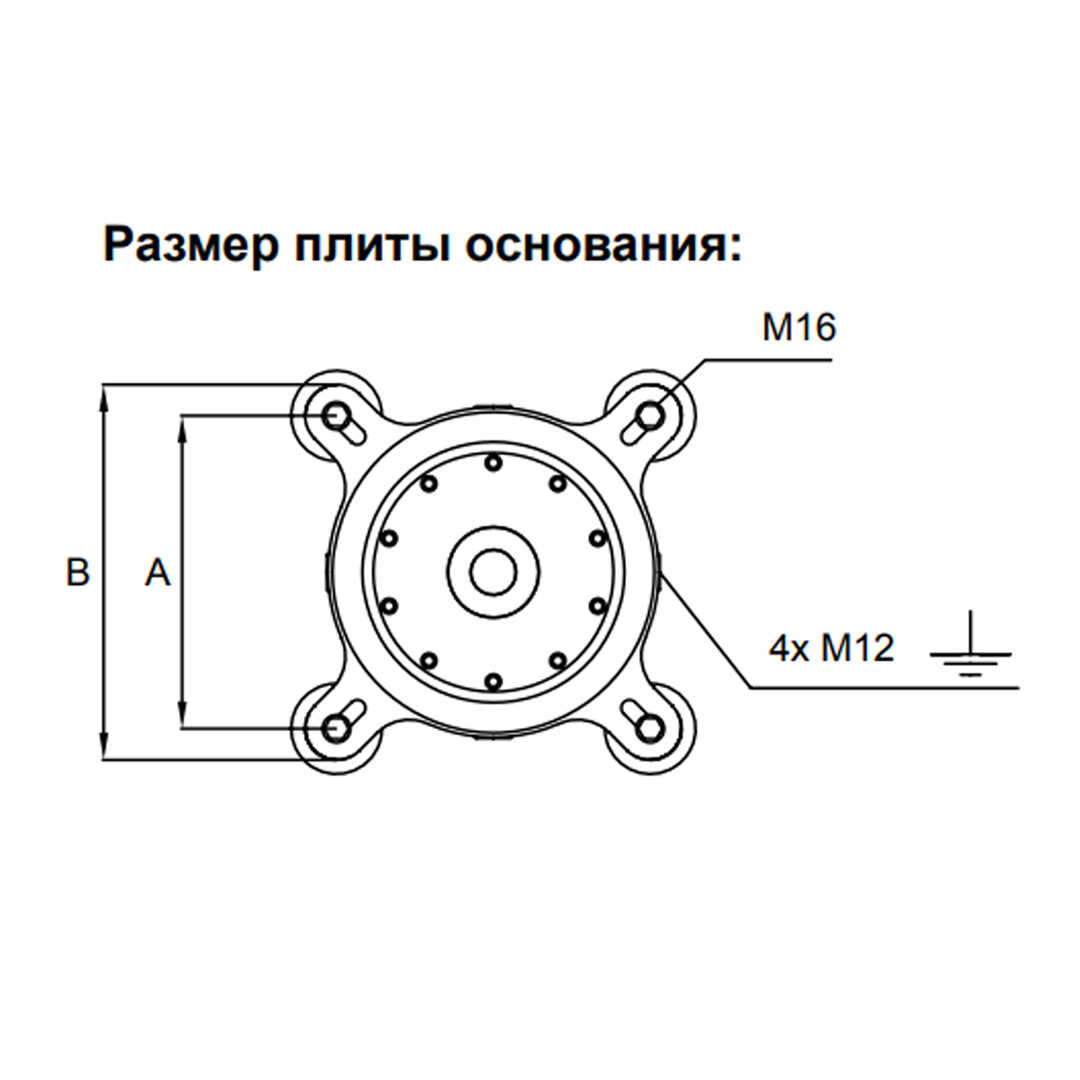

- Плита основания из коррозионно-стойкого сплава и опорные изоляторы для секционирования и возможности проведения испытания оболочки кабеля.
- Система ввода и герметизации, фиксирующая экран кабеля и броню. Система адаптирована к кабелям с различными типами экрана, оболочки и брони.
