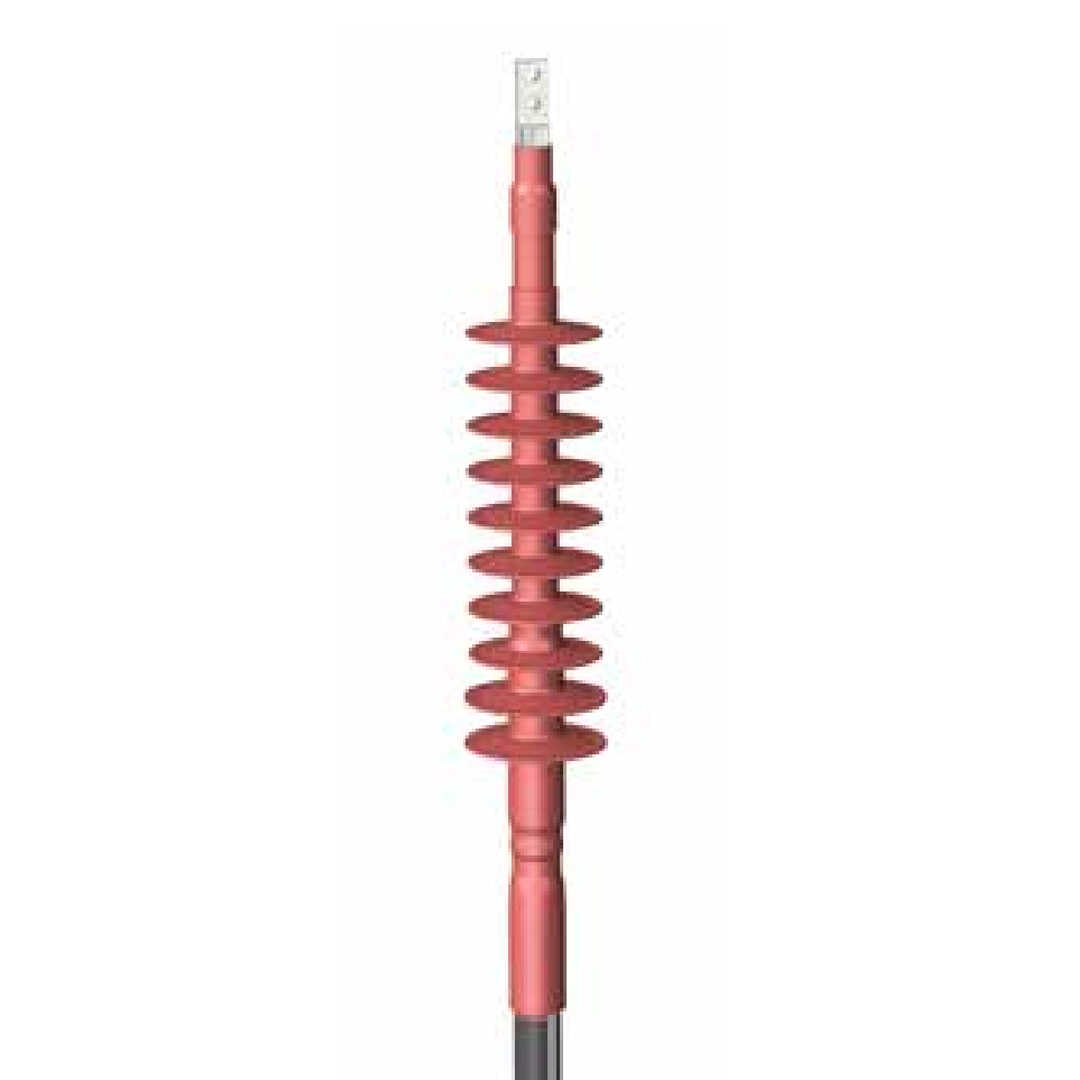

Термоусаживаемые концевые муфты OHVT-123H

Термоусаживаемая концевая муфта OHVT-123H предназначена для временного подключения на класс напряжения до 123 кВ в соответствии с МЭК 60840.

Применение

Термоусаживаемые концевые муфты Raychem применимы для всех климатических зон, районов и сред, даже с сильным загрязнением окружающей среды, а также для всех условий установки, включая перевернутую установку (термоусаживаемые юбки в этом случае устанавливаются в обратном направлении: от кабеля к наконечнику). Наши термоусаживаемые муфты применяются более 50 лет на электросетевых и промышленных предприятиях по всему миру.

Отличительные особенности

• Компактная и модульная конструкция

• Водо- и коррозионно- стойкая конструкция

• Система выравнивания напряженности электрического поля на основе термоусаживаемой технологии

• Термоусаживаемые трекингостойкие изоляционные трубки и юбки, усаживаемые поверх системы выравнивания напряженности электрического поля

• Простота установки

• Подходит для применения как с механическими наконечниками, так и с наконечниками под опрессовку

• Для установки муфты не требуется применение специальных или дорогих инструментов

• В конструкции муфты используются легкие компоненты

• Неограниченный срок годности при нормальных условиях хранения

• В конструкции муфты нет жидкого изоляционного компаунда (масла)

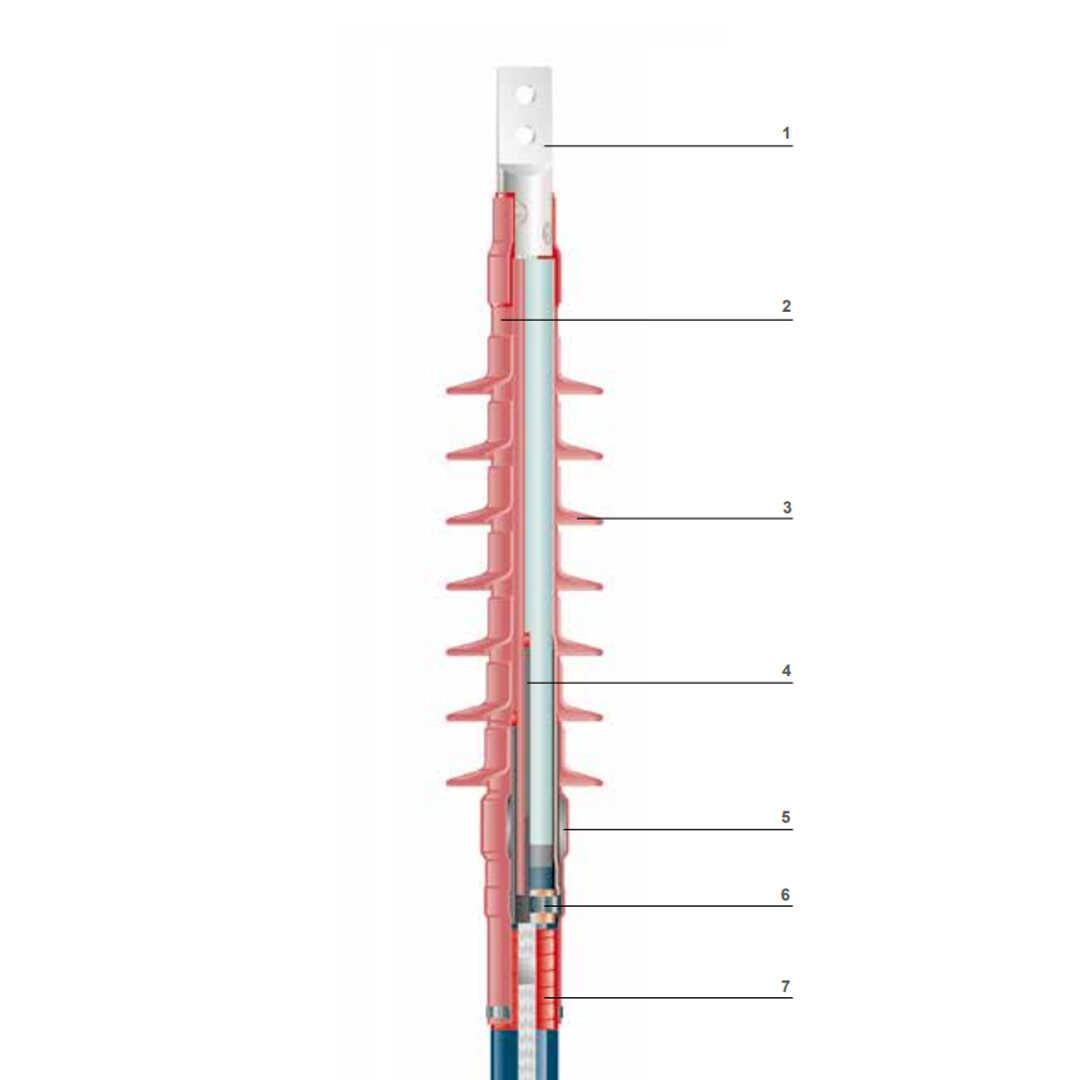

Основные элементы конструкции

1.Болтовой механический наконечник со срывом головки, который применяется для многопроволочных и цельнотянутых алюминиевых и медных жил. Монтаж наконечника не требует специальных инструментов.

2.Изоляционные и трекингостойкие термоусаживаемые трубки.

3.Трекингостойкие термоусаживаемые юбки.

4.Система выравнивания напряженности электрического поля на основе термоусаживаемой технологии.

5.Система выравнивания напряженности электрического поля с преломлением на основе специального мастичного материала.

6.Непаянная система заземления экрана силового кабеля (не зависит от конструкции экрана кабеля: медный проволочный, алюминиевый, свинцовый и т.п.)

7.Система герметизации муфты. Система адаптирована к кабелям с различными типами экрана, оболочки и брони.
