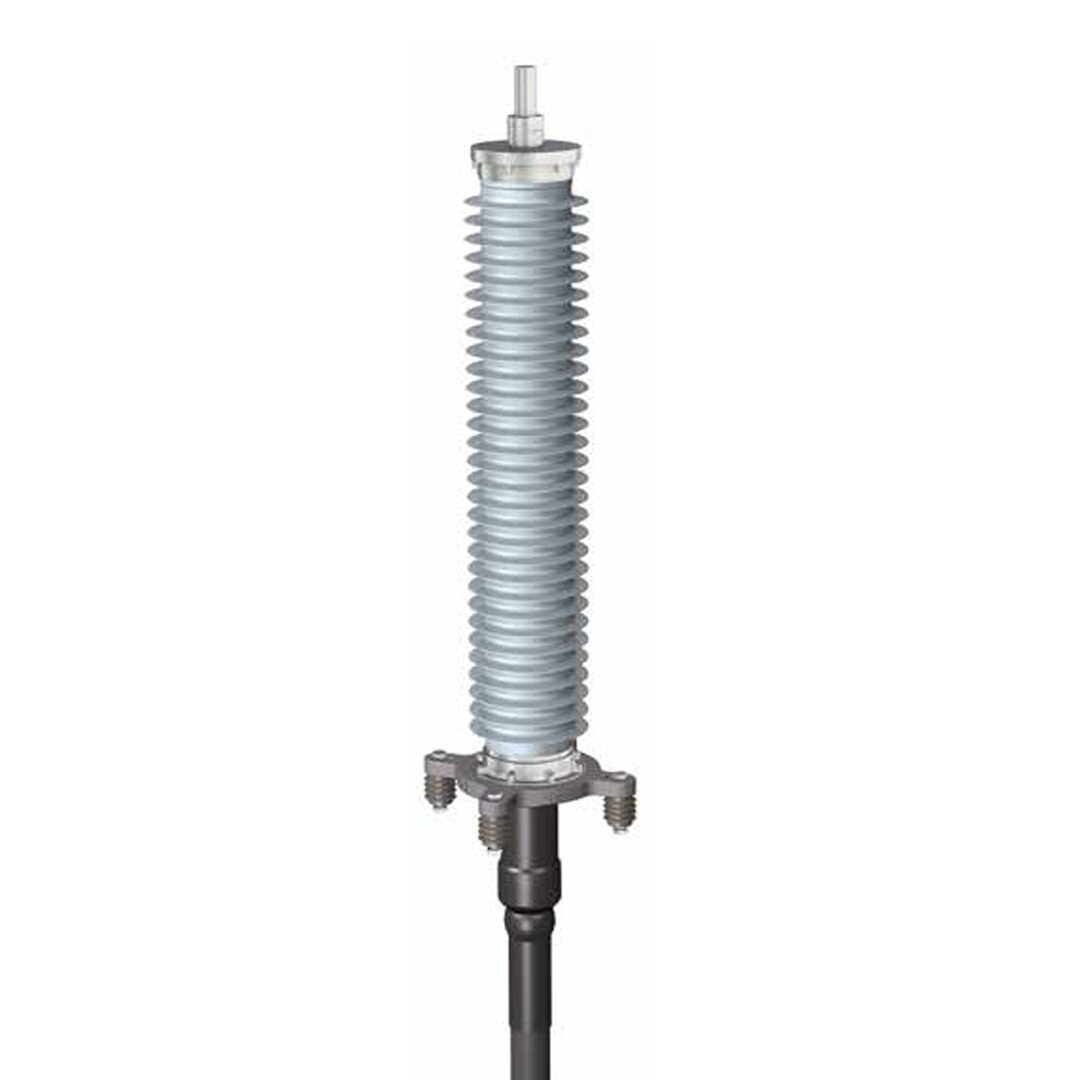

Применение
Концевые муфты предназначены для работы при любых условиях окружающей среды. Муфты могут быть установлены на кабель с полимерной изоляцией и любой конструкцией металлических оболочек и брони.
Полимерный корпус может поставляться с различной длиной пути утечки до 50 мм/кВ, что соответствует самым тяжелым условиям загрязнений в соответствии с МЭК 60071-1 и МЭК 60071-2.
Отличительные особенности:
- Герметичный и легкий композитный корпус производится по собственной запатентованной технологии и с различной длиной пути тока утечки
- Полимерный изолятор изготавливается из композитных материалов на основе стекловолокна с внешней силиконовой рубашкой, которая наносится на него с применением технологии прямого литья
- Механический наконечник со срывом головки болта
- Уникальная конструкция механического наконечника позволяет выполнять коррекцию разделки кабеля по высоте муфты до 10 мм
- Легкий монтаж без специальных монтажных приспособлений
- Отсутствие необходимости прогрева масла перед заливкой в муфту
- Возможность установки под углом 45°
- Возможность установки на все существующие конструкции кабеля с использованием системы ввода и герметизации на основе термоусаживаемых компонентов Райхем
- Комплексное решение по защите кабельной линии совместно с ОПН производства TE Connectivity
- Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами
- Испытаны в соответствии со стандартами МЭК 60840 и МЭК 62067

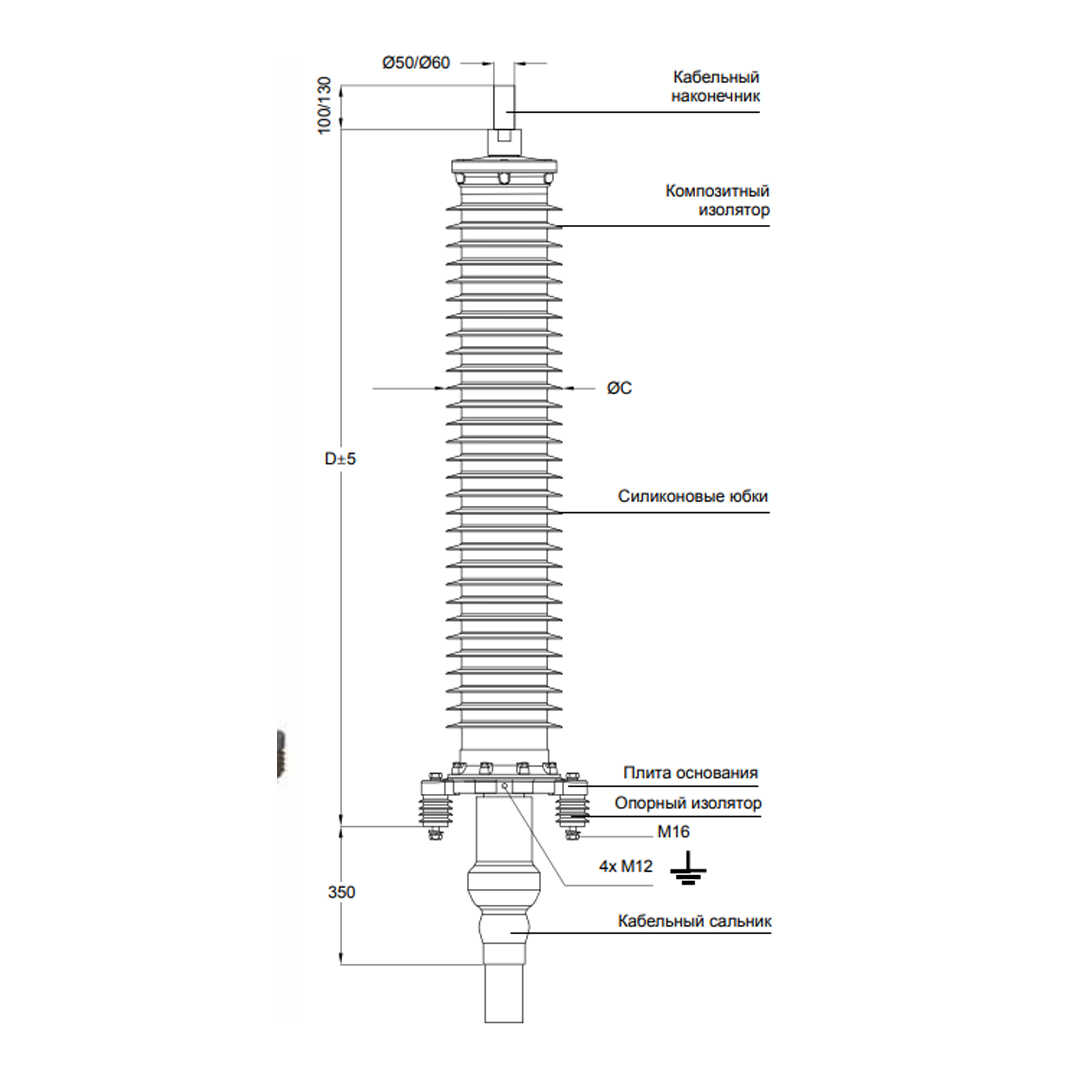

Основные элементы конструкции
- Конус выравнивания напряженности электрического поля из силиконовой резины, его эластичность позволяет производить легкий монтаж без использования специальных инструментов.
- Композитный изолятор придаёт муфте легкость, прочность и герметичность конструкции и обеспечивает стойкость к воздействию окружающей среды.
- Пространство между кабельной изоляцией, КВНЭП и композитным изолятором заполняется сверху изоляционной жидкостью на основе силиконового масла.
- Крышка изолятора из коррозионно-стойкого сплава.
- Двойная система уплотнения кабельного наконечника и крышки изолятора увеличивает монтажные допуски и сохраняет высокую степень герметизации муфты.
- Болтовой механический наконечник со срывом головки, который применяется для многопроволочных и цельнотянутых алюминиевых и медных жил. Монтаж наконечника не требует специальных инструментов.

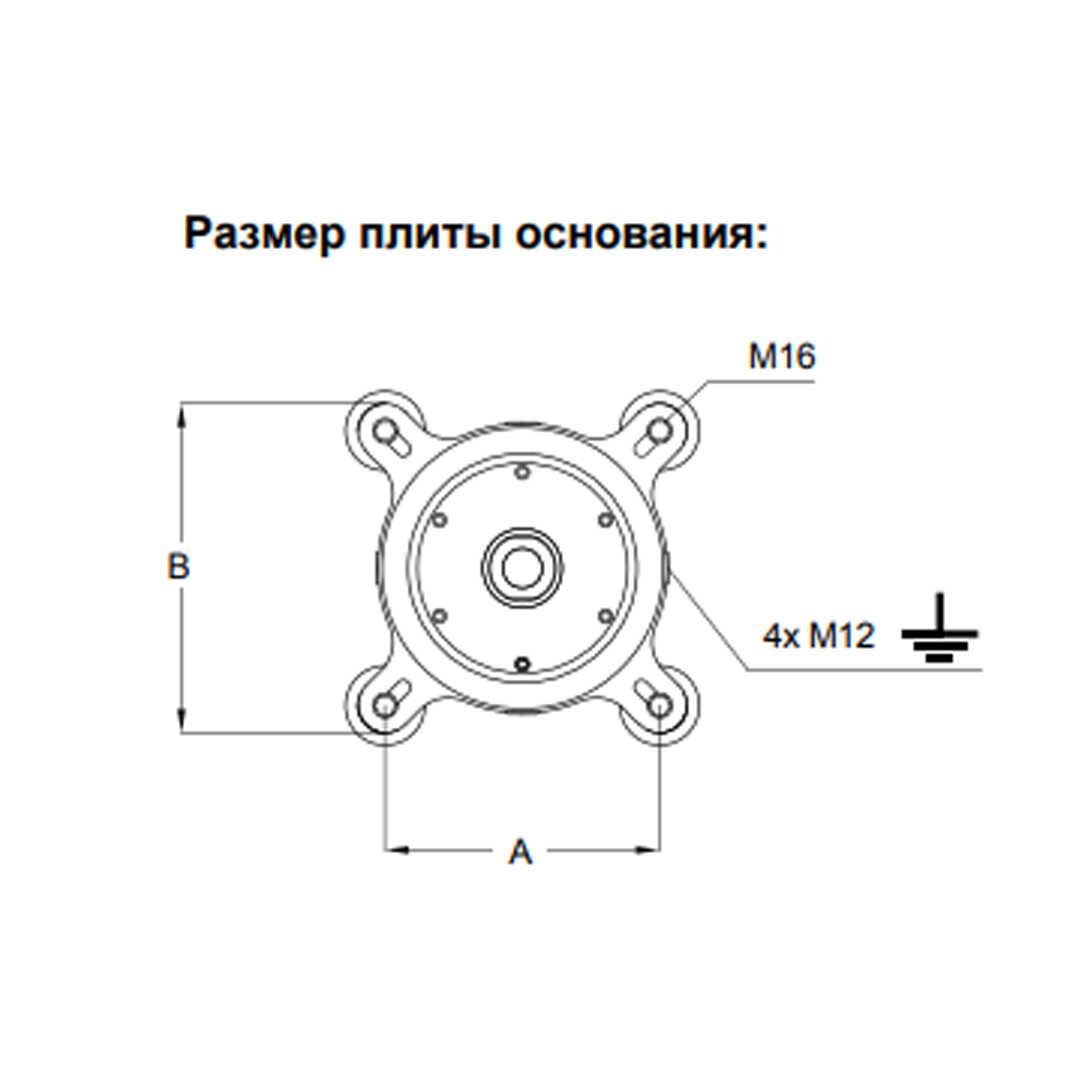

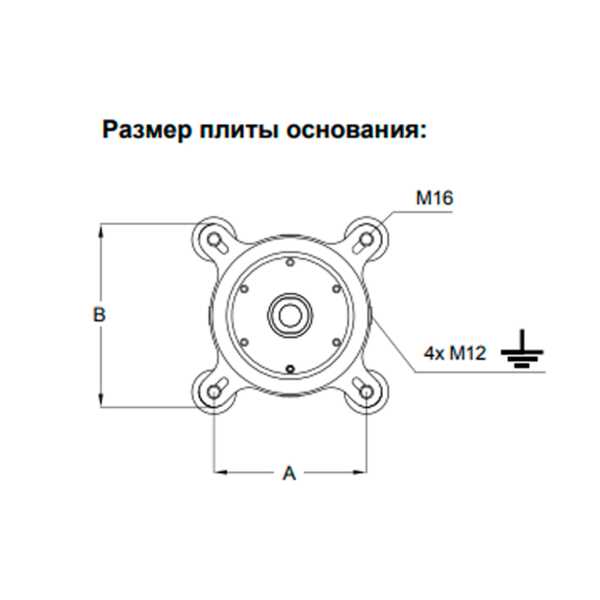

- Плита основания из коррозионно-стойкого сплава и опорные изоляторы для секционирования и возможности проведения испытания оболочки.
- Система ввода и герметизации, фиксирующая экран кабеля и броню. Система адаптирована к кабелям с различными типами экрана, оболочки и брони.
