Втычные (штекерные) муфты сухого исполнения PHV

Примечание

Компактные втычные (штекерные) муфты сухого исполнения предназначены для подключения кабельных линий к элегазовым распределительным устройствам (PHVS) и трансформаторам (PHVT).

Муфты полностью отвечают стандарту МЭК 62271-209, раздел 7.2, который определяет соответствие штекерных муфт конструкции распределительных устройств. Эти штекерные муфты и изоляторы могут быть установлены в КРУЭ, выполненные в соответствии с МЭК 62271-209, раздел 7.2 и МЭК 60859. Муфта легко разъединяется и состоит из штекерной части и эпоксидного изолятора.

Изолятор устанавливается в КРУЭ или трансформатор на заводе-изготовителе оборудования. В случае коротких кабельных длин, из-за небольшого веса кабеля и штекерной части, они могут быть поставлены на монтажную площадку предустановленными, что снижает время монтажа.

Отличительные особенности

• Легкий монтаж без специальных монтажных приспособлений
• Принцип «сухого» соединения без использования масла • Механический наконечник со срывом головки болта
• Герметизация кабеля на основе термоусаживаемой технологии Райхем
• Герметичный эпоксидный изолятор рассчитан на подключение к КРУЭ
• Муфты рассчитаны для работы как в среде элегаза, так и в изоляционных жидкостях
• Размеры эпоксидного изолятора соответствуют МЭК 62271-209
• Монтаж изолятора и кабеля легче и пространство для монтажа меньше, чем для маслонаполненных штекерных муфт
• Втычная часть монтируется на кабеле; установка в изолятор может производиться позже, при условии защиты втычной части специальными защитными устройствами от влаги и механических повреждений
• Для кабеля с интегрированным оптоволокном муфты комплектуются дополнительными оптоволоконными наборами
• Втычная часть и изолятор испытаны на соответствие стандарту МЭК 60840

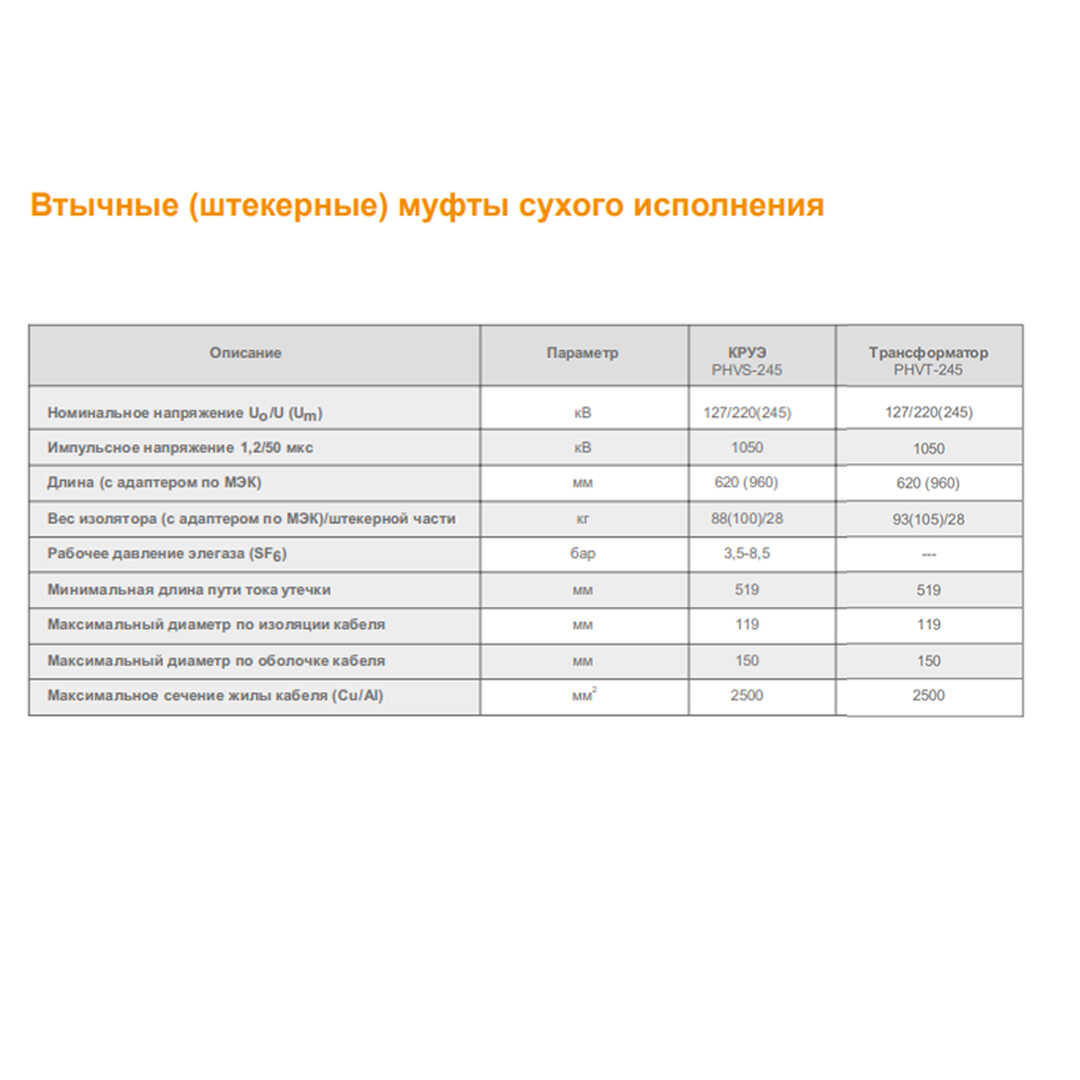

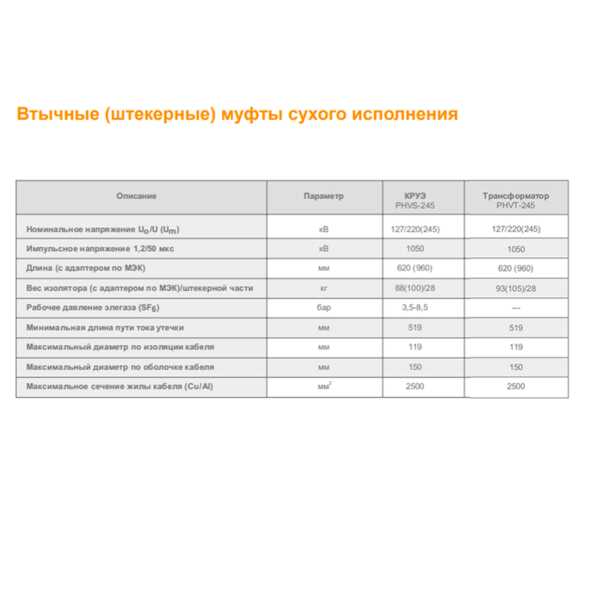

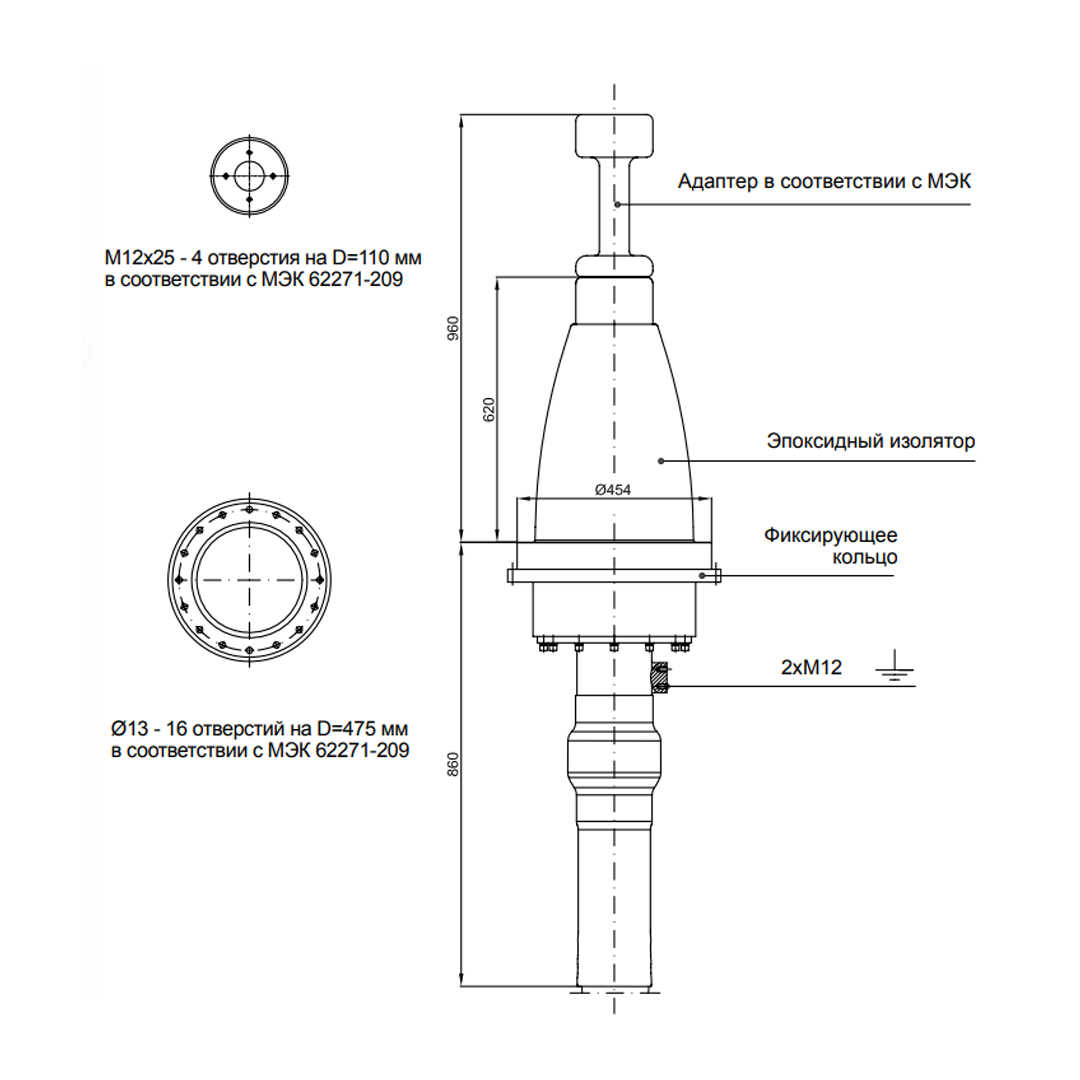

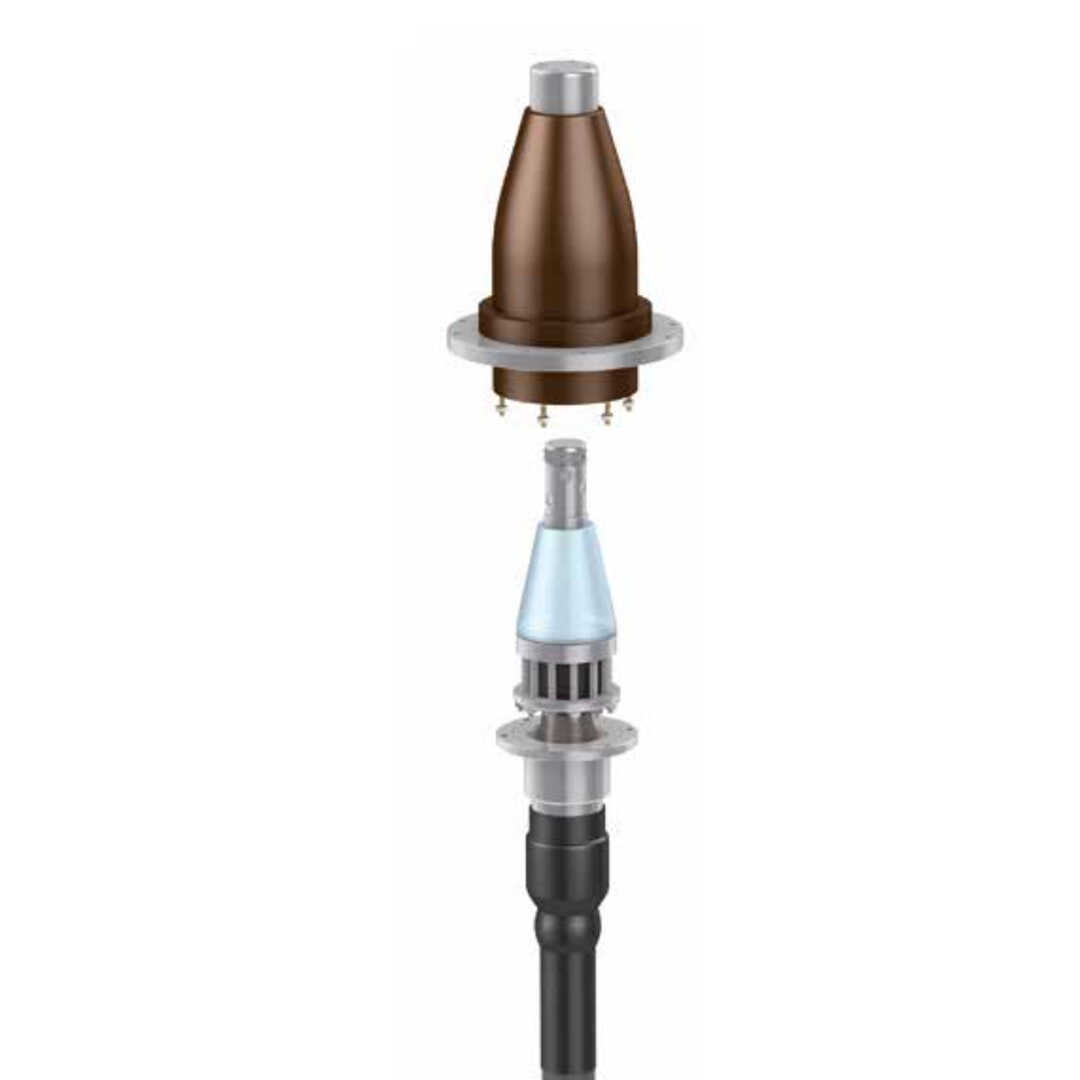

Основные элементы конструкции

1.Противокоронный экран легко устанавливается на муфте для использования в изолирующих жидкостях (поставляется по запросу для муфт PHVT).

2.Адаптер для обеспечения размеров в соответствии с разделом 7.1 МЭК 62271-209 для маслонаполненных штекерных муфт (поставляется по запросу).

3.Болтовой механический наконечник со срывом головки. Применяется для многопроволочных и цельнотянутых алюминиевых и медных жил. Для монтажа не требуется специальных инструментов.

4.Эпоксидный изолятор со встроенным токопроводящим электродом обеспечивает газо- и маслонепроницаемое подключение муфты к оборудованию. Изолятор удерживается с помощью фиксирующего кольца (7).

5.Конус выравнивания напряженности электрического поля из силиконовой резины. Его эластичность позволяет производить легкий монтаж без использования специальных инструментов.

6.Металлическое подпружиненное компрессионное кольцо для создания необходимого контактного усилия и плотного прилегания конуса ВНЭП к изолятору.

7.Металлическое фиксирующее кольцо для крепления корпуса эпоксидного изолятора к распределительному устройству или трансформатору.

8.Система ввода и герметизации выполнена в виде кабельного саль- ника для различных типов экрана и брони. Система также обеспечивает фиксацию оболочки кабеля.
